SMT电阻焊端有气泡解决方案

SMT电阻焊端有气泡

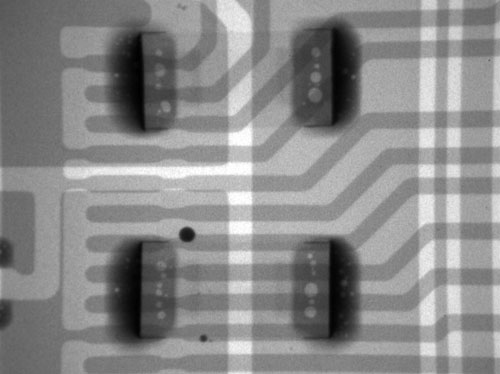

从上面一张X-RAY拍摄的图片可以看出,SMT电阻焊端有气泡,包括0603、0805、1206的电阻皆有气泡问题,产生的气泡位置不固定,大小也没有规律。造成SMT电阻焊端有气泡的原因是什么?是锡膏?回流焊炉预热不足?还是其他原因呢?该如何去改善呢。

1.可能是锡膏原因,考虑换一品牌锡膏测试。
2.检测回流有无开启防锡珠。
3.优化丝印钢网开孔方式及回流炉温度。
4.锡膏是不是搅拌均匀,是否合适,是否在使用期限内。
5.物料相关,物料的可焊性是否良好。
6.锡膏厂商要炉温参数要求,速度调慢些,根据参数把预热加长,峰值提高,冷却加长。
7.检查PCB电路板有无受潮。
8.将回流焊机设定为:升温区:60″,恒温区110″,回流区45″。

SMT电阻焊端有气泡是很难杜绝的,不管什么物料都会有。根据国际标准,气泡<25%是能接受的,可以用2DX-Ray量测气泡大小,但是通常可以把气泡降至9%左右。当SMT电阻焊端有气泡出现时,基本可以从以上述几个方法着手解决。
