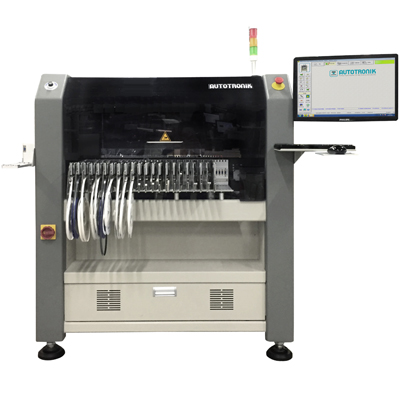

BA389F3全自动飞行影像对中型贴片机
BA389F3全自动飞行影像对中型贴片机
产品特点
    • 高精度和灵活性强,可贴装01005、0201、SOIC、PLCC 、 BGA、μBGA、CSP、QFP、I/C脚距可达0.3mm
    • 非接触线性编码器系统,为设备提高重复性和稳定性
    • 智能的送料器身份识别系统,生产前自动检查送料位置
    • 自动统计生产数量,方便追踪生产数据
    • 适合多中小量生产
    • 飞行对中系统使用了世界一流的COGNEX®定位系统
    • 针对体积大、精度高的BGA、QFP等I/C可以选视觉对中系统
    • 内置精密的摄像系统,可自动识别基准点
    • 点胶系统,可节约开发时做钢网的成本
    • 视觉检查系统,可用于生产前检查锡膏和生产后检查贴装精度
    • Windows 7操作系统方便操作
    • UCAD数据转换软件,提供快速数据录入,提高换线速度
    • 测试生产最高速可达10,500CPH (最理想状态下)
    • XY轴采用了稳定可靠的丝杆驱动系统
    • 灵活的设计使用设备最多可安装160个8MM的送料器

简介

AUTOTRONIK系列的SMT贴装设备适合多品种、中小型产量生产。有多种型号供不同需求的的客户选择。
BA389型贴片机采用了AUTOTRONIK系列设备通用的K型送料器。采用通用的AUTOTRONIK送料器可使用客户增加设备减少购买送料器数量节少成本。
BA389型贴片机采用了伺服电机系统,提供高速,重复性和稳定性。另世界一流的COGNEX®图象识别系统保证所有不同类型元件的识别精度。

功能与特色

坚固的机械结构坚固的机械结构BA389采用钢架焊接提供了坚固耐用的机械结构。伺服电机系统提供高速,重复性和稳定性。 非接触式直线性编码器系统非接触式直线性编码器系统(可选)非接触式直线性编码器系统,提供非常高的重复性和稳定性。 飞行图象对中系统飞行图象对中系统BA389飞行图象对中系统采用COGNEX®系统,非接触式高精度识别,可识别0201、μBGAs及超精密脚距0.3mm的QFP,甚至是异形元件。 固定式视觉对位系统固定式视觉对位系统(可选)可识别特大元件150mmX100mm或特小元0.15mmX0.3mm。 点胶系统点胶系统(可选)DP-4型点胶器可自由选择点胶或点锡膏,小批量或开发新产品时可以不用做钢网进行快速生产,达到节约成本提高效率。 输送系统输送系统(可选)输送系统使用电机调节宽窄,可通过SMEMA接口连接其它设达到自动生产。 CAD数据转换软件CAD数据转换软件(可选)使用UCAD软件可将CAD数据直接转换成贴片机所用的SMD数据,可节省编程的时间提高换线的速度。另可在办公电脑上安装离线模式提前做好数据转换工作。 智能带装自动送料器智能带装自动送料器可给每个送料器设定身份码(ID),生产前SMD软件会检测所有送料器安装位置是否有正确。BA389可配8mm、12mm、24mm、32mm、44mm、56mm、72mm、0201和0402专用的送料器。 通用管装自动送料器通用管装自动送料器可根据不同宽度的料管自由调节送料宽度,独特的设计采用了震动传送技术。 自由式带装料固定座自由式带装料固定座自由式带装料固定座主要针对零散带装物料无法安装在送料器上使用,此时可以安装在自由式带装料固定座上使用。 送料器底座送料器底座2×FR-48K可被安装於前侧和後侧。每个FR-48K可以安装48个KFTA 8mm的带装送料器或40条8mm IC管)。 2×FR32K也可以安装在机器的左侧和右侧。送料器的总容量为160个KFTA 8mm的带装送料器。 缓冲式吸咀缓冲式吸咀缓冲式吸咀采用弹簧缓冲设计,使放置元件时吸咀自动缓冲压力,使元件不会给吸咀压坏。 视觉检查视觉检查内置视觉检查功能,可提供给用户生产前手动检查锡膏的印刷精度或生产完成后手动检查贴片的精度。此功能启用后相机可以自动移动,并在计算机屏幕上显示图像供用户手动检查。 远程服务远程服务可选远程服务工具,允许通过Internet远程访问设备,我们的全球远程服务中心通过Internet控制设备,诊断设备故障、校准设备、等远程操作。 智能基准点识别系统智能基准点识别系统除了识别标准的基准标记外,还可以识别正方形的PCB焊盘、板孔,或不规则的外形。

技术参数

贴装头数目: 3个
最快速度: 10,500cph(IPC 9850)(最适合条件下)
送料器数目(8 mm): 不用传送带: 最多 160 个
使用传送带 :最多 96 个
IC盘数量: 最多 3 个
元件拾放感应: 视觉
元件尺寸: 飞行对中: 最小: 0.6 x 0.3 mm 最大: 16 x 14 mm
视觉对中(选用BV38): 最小: 0.3 x 0.2 mm(选件) 最大: 150 x 100 mm(选件)
分辨度: X / Y臂 0.01 mm 伺服马达
Z 轴 0.015mm 伺服马达
旋转分辨率: 0 ~ 360°(0.045°/步)伺服马达
准确度: +/- 0.05 mm
+/- 0.03 mm(选用直线电子尺)
X-Y 重复精度: +/- 0.01 mm
PCB尺寸: 最大 320 x 270mm (标配)
不使用传送带:

最大 650 x 460 mm (不用IC盘)
最大 650 x 400 mm (使用1个IC盘/选用BV38)
最大 650 x 250 mm (使用2至3个IC盘)
使用传送带:

最大 650 x 440 mm (不用IC盘)
最大 650 x 380 mm (使用1个IC盘/选用BV38)
最大 650 x 230 mm (使用2至3个IC盘)
编程: 键盘输入,影像学习,CAD数据转换(选件)
主要控制: 工业用电脑
电源供应: 220V
功率: 3800W
气源压力: 75 psi(5.5 bar),400L / min
重量: 1100 kg
机器尺寸: 1300 x 1420 x 1460 mm(W x D x H)

* AUTOTRONIK公司保留更改产品设计与规格的权利,届时恕不另行通知
