常用贴片机IC电子元件知识

什么是贴片机IC电子元件
IC英文全称Integrated Circuit,中文全称是集成电路。IC是一种微型电子器件或部件,将一个电路的所需的晶体管、二极管、电阻、电容和电感等元件及布线集合于一个单晶片上所制成的器件。

贴片机IC电子元件的分类
根据IC的封装形式可分为:SOJ、PLCC、QFP、BGA等四种形式。

1、SOJ封装IC(双排内侧J形)

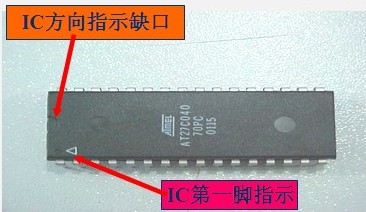

贴片机SOJ IC
SOJ IC(双排直列),IC的丝印机具有型号丝印,方向指示缺口,第一脚指示标记。

2、PLCC(四方J形引脚)
贴片机PLCC IC
PLCC(Plastic Leaded Chip Carrier)特殊引脚芯片封装,由于封装的引脚在芯片底部向内弯曲,因此在芯片的俯视图中是看不见芯片引脚的。
国际上采用IC脚位的统一标准:将IC的方向指示缺口朝左边,靠近自己一边的引脚从左至右为第一脚至第N脚,远离自己的一边从右至左为第N+1脚至最后一脚。

3、QFP(正四方)
贴片机QFP IC
QFP是Quad Flat Package的缩写,含义是“小型方块平面封装”。封装外形尺寸较小,寄生参数减小,适合高频应用;该技术主要适合用SMT表面安装技术在PCB上安装布线。

4、BGA(底部球状形)

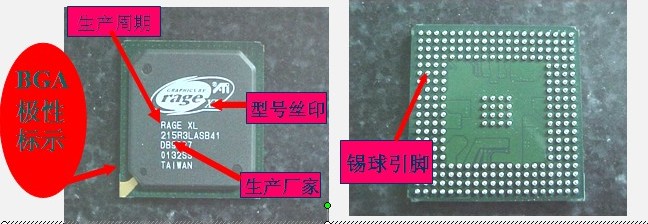

贴片机BGA IC
BGA的全称是Ball Grid Array(球栅阵列结构的PCB),BGA封装的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面,充分利用IC与PCB接触面积,大幅的利用IC 的底面和垂直焊接方式,从而解决了引脚的问题。
