SMT贴片机PCB设置

在贴片机生产之前,我们需要对生产进行一系列的设置和准备,比如PCB设置、参考点设置、送料器设置、取料设置以及放料设置等。那这些设置又有哪些标准和要求呢?下面针对贴片机PCB设置进行详解。
1、进入贴片机软件。关于贴片机软件下载及安装,请点击链接http://www.borison.com.cn/xwzx/104.html
2、进入软件后,打开“设置” -> “PCB设置”。出现下面界面。

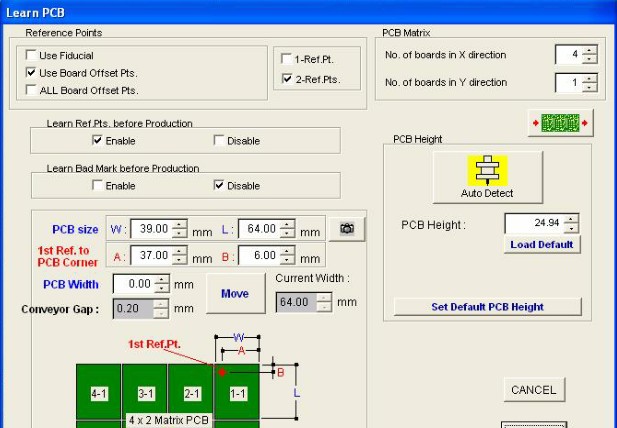

贴片机PCB设置界面

3、参考点设置
(1)有一个和二个参考点选项。建议选择两个参考点,生产过程中,软件将会为PCB做角度修正。
(2)选择参考点的识别方式。
- 用基准点:如果电路板是拼板,板上带有基准点标记,请选用此项。
- 用拼板参考点:如果电路板是拼板,板上带有基准点标记,请选用此项。
- 用所有拼板参考点:如果电路板是拼板,同时需要在每个小板(例如每一块小板上都有一个或多个精细脚距的IC)上有极好的放置精确性,则选择此项。
4、PCB拼板量数设置。如果电路板是拼板,请设置X方向小板的数量和Y方向小板的数量;如果电路板是单板:  X方向上拼板的数量=1。
5、生产前是否(启用/停用)先检查参考点。
6、生产前是否(启用/停用)先检查坏板。
7、设置PCB的高度
(1)点击“自动检测”按钮去检测高度。
(2)点击“设置默认PCB高度”将检测的PCB高度变为默认高度。
(3)在载入贴片文件或建立新文件后点击“加载默认高度”,则软件将自动计算PCB高度,而无需再次进行检测。
注:以上方法适用于使用传送带的贴片机,不带使用传送带的贴片机PCB高度设置方法类似。
8、设置PCB尺寸
(1)PCB Size(W) ­­­ 电路板的宽度
(2)PCB Size(L) ­­­ 电路板的长度
(3)PCB Width ­­­ 电路板的宽度(输送带的宽度)
(4)1st Ref. to PCB Corner(A) ­­­ 第一个参考点到PCB板边的宽度
(5)1st Ref. to PCB Corner(B) ­­­ 第一个参考点到PCB板边的长度
(6)UPPER­RIGHT of Board 1­1(X)­­­板1­1的右上角X长度
(7)UPPER­RIGHT of Board 1­1(Y)­­­板1­1的右上角Y长度
我们公司贴片机软件提供了利用镜头自动学习,学习步骤:
(1)点击“镜头”按钮确定板1­1的右上角
(2)确定板1­1的左下角
(3)确定板1­1第一个参考点的位置
9、编程方式
(1)手动分配送料器(Pick --> Place)
(2)手动以区域分配送料器(Pick --> Place --> Pick [split feeder])
(3)自动分配送料器(例如LED程序)(Place --> Pick [Auto Assign Feeder])
根据编程方式来选择合适选择。
经过上述步骤已经完成对贴片机PCB设置,PCB设置主要是进行参考点设置、PCB拼板量数设置、PCB的高度设置、设置PCB尺寸、编程方式。PCB设置完毕后,就可以进入参数点的设置。如需了解SMT贴片机参数点设置,请点击链接http://www.borison.com.cn/xwzx/146.html
以上是标准的PCB设置,如此进行,可以最大限度的保证贴片机的生产规格质量。
