SMT贴片机点胶库设置

AUTOTRONIK(欧托创力)SMT贴片机系列设备均可选配点胶器,使小批量生产更加简化、方便。那么关于贴片机点胶库设置流程是怎么样的呢?需要怎么去设置呢?
点胶库是放料记录转换成点胶库的点胶记录,那么点胶库设置是由放料记录转换成点胶库的点胶记录的设置项。
进入贴片机SMD软件,在修改元件库模式中点击“dispensor library”图标进入此模式,如下图。
点胶库设置界面
点胶库设置界面参数说明:
(1)对点胶点尺寸选择TCODE;
(2)选择在每个引脚上打点的数目,可以选择在每个引脚最大打3点;
(3)输入在引脚内部第一/第二/第三打点位置的距离(以毫米为单位);

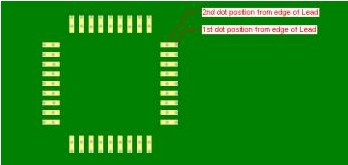

对精细脚距IC(脚距<0.5mm)锡浆点胶,用户需要对IC的每个引脚点至少2x小的点;
点胶库设置对IC要求
(4)点击“Re-generate Dots positions”按钮由计算机产生点胶点;
(5)可以在表内更改点的位置;
备注: 点胶点位置是X-Y坐标到元件的中心
