怎么新建贴片机元件库?

怎么新建贴片机元件库
当公司要在贴片机贴装新的元件器时,我们需要为贴装的元件器新建贴片机元件库,建立好后才调好该元件库资料进行生产。
以下是新建一个贴片机元件库的过程。
1、打开贴片机软件,选择“设置”->“修改元件库”,进入元件库主画面。
2、点击“新建”,进入输入元件库参数画面
- LIB NAME:元件库名称,如果输入时发现有类似的库文件名,设置参数将会自动加载,这功能能有效减少输入元件库的参数。
- Type:元件的类型,选择元件类型有:None(沒有)、Resistor(电阻器)、Capacitor(电容器)、Diode(二极管)、SOT/Transistor(SOT/晶体管)、SOP­IC、TSOP­IC、SOJ­IC、PLCC­IC、QFP­IC、PQFP­IC、TQFP­IC、BGA­IC、Cylinder Shape(柱狀)。
= W(mm):元件的宽度(Y方向),以毫米为单位。
- L(mm):元件的长度(X方向),以毫米为单位。
- Polarity:是否具有极性。
元件器上方引脚元件上方引脚的数量。
元件器下方引脚元件下方引脚的数量。
元件器左方引脚元件左边引脚的数量。
元件器右方引脚元件右边引脚的数量。
- IC Pitch:IC引脚的距离,以毫米为单位。
- Align:对中方式,有A、G、H选择。
- Speed:贴片机机头上升和降下的速度。
- Vs%:真空感应器检测的百分数。
- Nozzle:吸元件器的贴片吸嘴,有1-7号嘴选择。
- B/W:吸元件器的使用相应颜色的吸嘴,黑吸嘴和白吸嘴。
- Light:选择光源,有三种光源选择:前光源、后光源、前+后光源。
- Remark:备注此元件库。
3、点击“Train Image”按钮学习元件的图像,弹出以下画面。

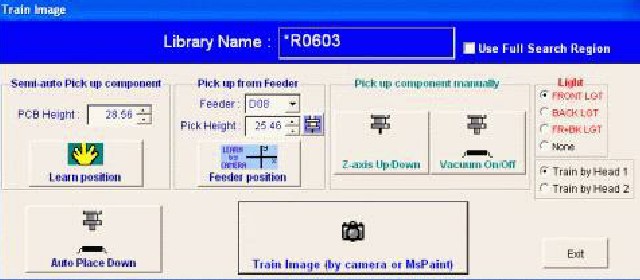

学习贴片机元件器图像
- “Learn Position”学习元件在PCB板的位置。
- “Feeder Position”移动到装有该元件并设置好位置和高度的送料器拾取元件。
- “Z-axis Up/Down”Z轴升起或下降。
- “Vacuum On/Off”开启或关闭真空。
- “Light”选择光源。
- “Train by Head X”选择几号贴片头吸元件。(X代表阿拉伯数字)
4、设置好第3步,点击“Train Image (by Camera MsPaint)”,进入学习元件图像画面。

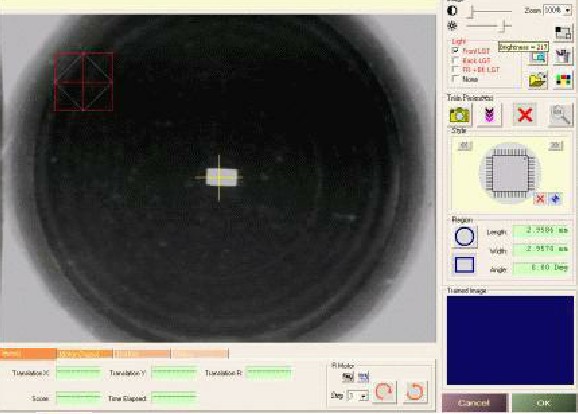

元件图像画面
5、点击学习元件方框按钮,出现“田”字方框,将此方框拖到括住元器件,通过鼠标滚动轮来放大、缩小元件图像,以获得更精准的效果。
元件图像参考图
6、使元件图像缩小,点击获取元件图像按钮获取元件器的图像,再点击检测元件图像按钮对元件器进行识别检测,直到分数满意为止(建议分数在0.9分以上为佳)。
7、点击“OK”保存退出,新建贴片机元件库完成。
