什么是SMT贴片机基板支持范围

什么是SMT贴片机基板支持范围呢?SMT贴片机基板支持范围也被称为PCB尺寸范围,是指SMT贴片机最大所能承载的PCB尺寸大小范围,支持范围是取决于SMT贴片机设备的机架尺寸和机械结构,这对于SMT贴片机来说,往往是不可改变的。还存在其他影响基板范围的因素,例如,是否带自动传输带、IC托盘的数量都会影响到基板的支持范围。

电子产品的PCB尺寸大小有从只有十几毫米长宽的小模块PCB到近一米边长的特种设备的背板,从只有0.2毫米厚度的柔性电路板到有5毫米以上板厚的服务器主板。

通常SMT贴片机支持的基板尺寸最小为50mmX50mm(长X宽),最大尺寸为350mmX350mm,支持基板的厚度为0.5mm~5.0mm。有些主流SMT贴片机或LED贴片机的基板支持比较大,如AUTOTRONIK(欧托创力)公司的BA684V,最大PCB尺寸范围为660mm × 420mm。BORISON LD812 LED贴片机最大支持PCB尺寸为1200mm × 300mm(更可加大尺寸为1800mm × 300mm),支持厚度为0.2mm至3mm。

若是电路板的尺寸比较小的话,在生产时可以考虑成多产品的拼板方式,如下图。在SMT贴装工序,多产品的拼板能够有效减少贴片生产线上的每个设备的传送时间,降低在电路板基准点校正的时间,充分提高SMT设备的利用率。

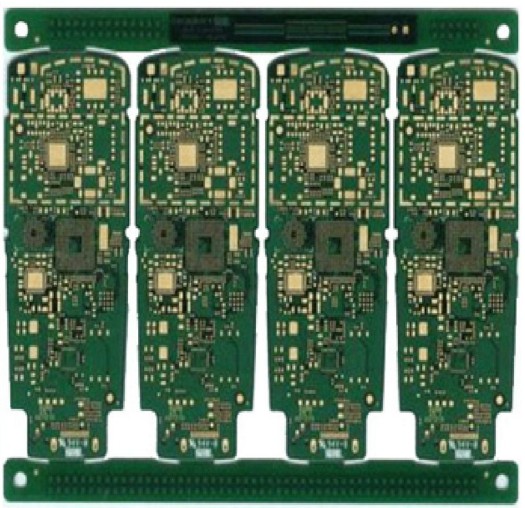

SMT贴片机拼板方式
