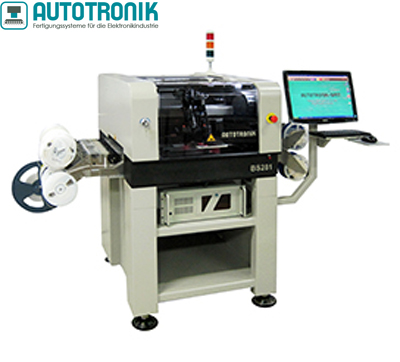

（autotronik BS281 全自动小型桌面式贴片机）

AUTOTRONIK BS281小型桌面式贴片机是德国著名SMT设备制造商针对教学、研究所、小批量生产企业和加工厂推出的一款全自动SMT小型贴片机。BS281以简约、实用为主旨，采用飞行视觉对中系统，能够贴装市场主流各种SMD元器件，更可选配高精密度视觉对中系统，贴装特小元件（如01005） 或特大元件（如0.5mm脚距QFP、BGAs）。AUTOTRONIK BS281 SMT小型贴片机是目前贴片机市场上口碑最好、最实用的全自动小型贴片机。

BS281小型贴片机特色：
1、采用飞行视觉对中系统，能够在拾取元件同时，处理元件的对中，有效节省时间，提高生产效率；
2、贴片机两边可装两个32位送料器，供各种不同的元件；
3、可装三个标准316mm × 136mm JEDEC Matrix IC盘；
4、选配DP-4点胶系统，实现无需钢网，也可在焊盘上点焊膏进行快速样板生产；
5、选配高精密度视觉对中系统，针对特小元件（如01005） 或特大元件（如0.5mm脚距QFP、BGAs）；
6、按客户实际需求配多款配件，如带状自动送料器、条状自动送料器、零散元件盘、IC托盘、散装带状送料盘等等；
7、适合小型、小批量生产及科研生产。

BS281小型贴片机技术参数：
贴片头数目：1个
最快速度（最适合条件下）：3000 cph；2500 cph（IPC 9850）
送料器数目（8mm）：高达 64 个
IC 盘数量：高达 3 个
元件拾放感应：视觉
元件尺寸：
飞行对中：最小0.6 × 0.3mm； 最大16 × 14mm
视觉对中（选用BV38）：最小0.4 × 0.2mm（选件）；最大150 × 100mm（选件）
分辨度 X / Y臂：0.005 mm伺服马达
Z 轴：0.01mm伺服马达
旋转分辨率：0至360° （0.09°/步）
准确度：±0.05mm
X-Y重复精度：±0.01mm
PCB尺寸 不用IC盘：最大 320mm × 415mm
使用1个IC盘：最大320 × 270mm
编程：键盘输入、影像学习、CAD数据转换（选件）
主要控制：工业专用电脑
电源：100V - 220V
气源压力：75 psi（5.5 bar），100L/min
机器尺寸：825mm × 1060mm × 590mm (长 × 宽 × 高)
功率：1200W
机器重量：165 kg
