BORISON LED贴片机生产优化教程

BORISON LED贴片机生产优化教程具体步骤如下:

点击快捷键 生产优化快捷键 进入贴片机软件优化功能

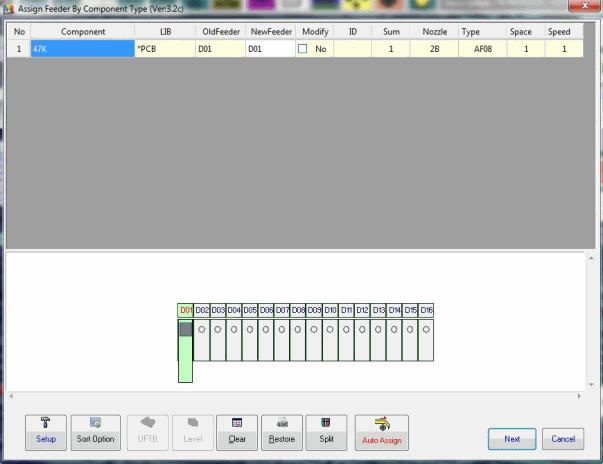

LED贴片机生产优化主界面
- Component 元件名称
- LIB 元件库名称
- OldFeeder 旧送料器位置
- NewFeeder 新送料器位置
- Modify 是否允许修改
- Sum 元件总数量
- Nozzle 吸嘴
- Type 送料器类型
- Space 送料器分隔数
- Speed 贴装速度
送料器分配示意图 已分配送料器示意图
优化设置按钮 优化设置
排列方式按钮 排列方式
清除送料器 清除送料器(需允许修改)
还原送料器 还原送料器
拆分送料器 拆分送料器
自动分配 自动排列(需允许修改)

一、 点击 优化设置 进入LED贴片机优化设置

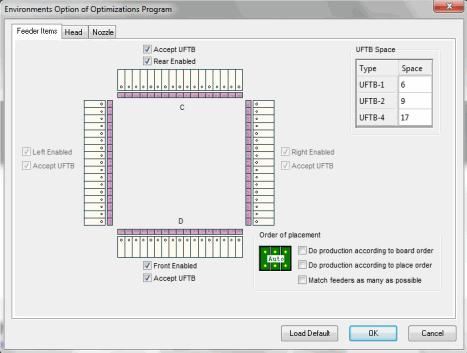

优化设置主界面
(1) Feeder Items
- Accept UFTB 是否允许UFTB送料器
- Rear Enabled 关闭/开启后轴送料器
- Order of Placement 提供三种生产方式选项
-  Do production according to board order 按板方式进行生产
-  Do production according to place order 按放料位置方式进行生产
-  Match feeders as many as possible 尽可能匹配送料器方式进行生产

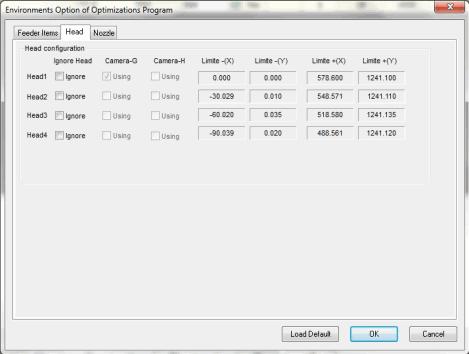

(2) Head
LED贴装头开关
贴装头选项 开启 / 关闭贴装头

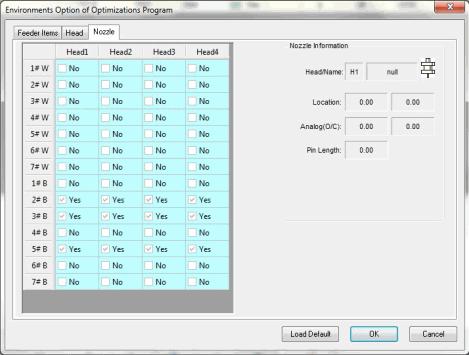

(3) Nozzle - 查看吸嘴使用状况
LED贴片机吸嘴使用状况

二、 点击 排列方式按钮 进入排列方式设置
排列方式设置主界面
(1) Sort By
- Auto 自动排列优化
- Level 按级别优化,0为最低,3为最高
- PCB ID 按拼板顺序优化
- Component 按元件顺序优化
- Place Location 按放料位置编号顺序
(2) Head status
LED贴装头开关
- 开启 / 关闭贴装头
三、 点击 拆分送料器 进入拆分送料器设置

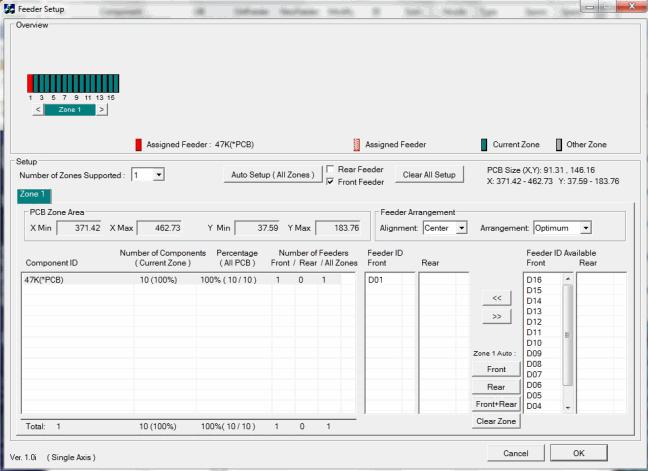

拆分送料器主界面
送料器分配示意图 送料器分配示意图,使用鼠标点击进行分配,红色为已分配
送料器位置分段 送料器位置分段
送料器分段数目 送料器位置分段数目
自动分配 自动分配
清除所有送料器 清除所有送料器
送料器分配方式 送料器排列类型

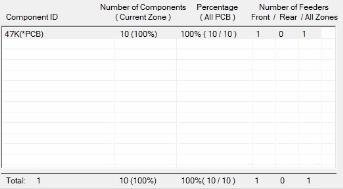

分配详细信息 送料器分配信息
- Feeder ID 已分配的送料器
添加送料器 添加送料器
删除送料器 删除送料器

四、 点击 自动分配 进入自动排列优化
自动排列优化
注意:需要自动排列的送料器必须选勾允许修改

LED贴片机生产优化教程仅适用于AUTOTRONIK和BORISON贴片机SMT贴片机LED贴片机自动贴片机
