SMT贴片机安装指南

一、SMT贴片机环境要求
1、SMT贴片机必须安装在平整坚硬的地面上。
2、场地要求
最少4M × 4M 的空间
3、电源
电源是工厂用的220V
4、气源

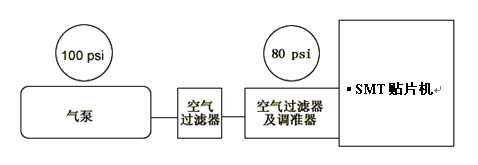

出厂设置为5bar,我们建议客户设为5.5bar,气流是150L/min。空气必须是干燥的。建议在供应给贴片机前使用一个附加的空气过滤器。压力设置如下:
SMT贴片机真空气源设置
( 建议 )

二、SMT贴片机机器安装
机器放置在一个坚固的木箱里,用螺丝起子打开木箱后,用叉车小心地将机器移离木箱,然后拆走多重泡沫,移走防静电汽珠棉。
拆走多重泡沫和移走防静电汽珠棉后,放置机器在坚固的平坦的地面上,按以下步骤解锁:
1、解开运输时固定机头的临时装置。
2、把拾放头移向机器中间位置。
3、解开Z 轴,拿开Z 轴的泡沫包。
4、在顶部安装事故报警灯并插入四脚的连接器。
5、调整机脚的螺丝,使机器处于水平状态,并且八脚都稳定的接触地面。
6、调校水平:用水平尺调校前后X 轴,然后是Y 轴,调整八个底脚可完成它。
注意:每次重放置机器后,都要校准。物理校准后,用户必须运行SYSTEM CALIBRATION 软件来重新检测A标记。
7、装空气过滤器。
8、装传送带及其它可选件(如果带有)。

三、SMT贴片机电缆连接
1、将电源延长线连接到机器则部的电源引入线接头上。
2、将视频线连接在由机器内伸出的DB-9针显示器接口上。
3、将视频电源线连接在由机器内伸出的显示器的电源接口上。
4、鼠标接在USB接口上。
5、键盘接在PS/2接口上。
