smt丝印机工艺参数有哪些?

SMT工艺流程

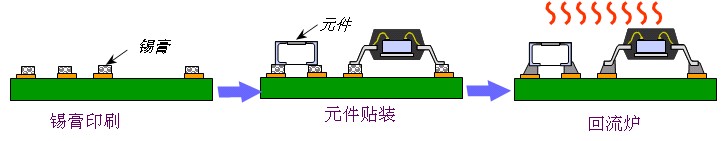

smt工艺中主要是:锡膏印刷->元件贴装->回流焊接三大工序,锡膏印刷作为smt工艺中的第一道工序,其重要程度是可想而知的。
了解smt丝印机工艺参数对我们日常工作中是很有帮忙的,下面我们来介绍丝印机工艺参数。
1、钢网:其主要功能是将锡膏准确地涂敷在PCB板焊盘上,它的好坏直接影响丝印的质量。目前钢网的制作方法有化学蚀刻,激光切割,电铸成型,了解钢网制作方法的优劣请点击http://www.borison.com.cn/cpzs1/117.html
2、刮刀压力:是指刮刀下降的深度,是影响丝印质量的重要因素之一,刮刀压力过小会使钢网表面残留一层锡膏,容易造成印刷成型粘结等印刷缺陷。
3、丝印速度:印刷速度和刮刀压力存在一定的关系,降速度相当于增加压力,适当降低压力可起到提高印刷速度的效果。
4、丝印间隙:印刷间隙是指钢网与PCB之间的距离,其影响到丝印后锡膏在PCB板上的留存量。
5、刮刀和钢网的角度:刮刀和钢网的角度越小,向下的压力越大,容易将锡膏注入网孔中,但也容易使锡膏被挤压到钢网的底面,造成锡膏粘连。刮刀和钢网的角度通常为45~60°。
6、图形对准:通过PCB丝印机摄像镜头对工作台上的基板和钢网的光学定位点进行对中,再进行基板与钢网的精细调整,使基板焊盘图形与钢网开孔图形完全重合。
上述是锡膏丝印机工艺主要参数,影响丝印质量的因素有很多,我们在应根据锡膏的粘度和质量随时间、环境温度、湿度、环境卫生而变化,来提高丝印机的生产效率和质量。
