LED贴片机各部件的作用

LED贴片机各部件的作用
1.机架机壳的作用:

BA392 LED贴片机

LED贴片机机架是承截着所有的传动、定位以及传送等机构;对LED贴片机各个部件保护。目前大部分都采用整体铸造式和钢板烧焊式,后者灵活性强,加工简单,因而成本较低,比较普遍被采用。

2.传动机构的作用:

 主要作用是将PCB板送到预定位置,贴片完成后再将它传至下道工序。

LED贴片机传动机构

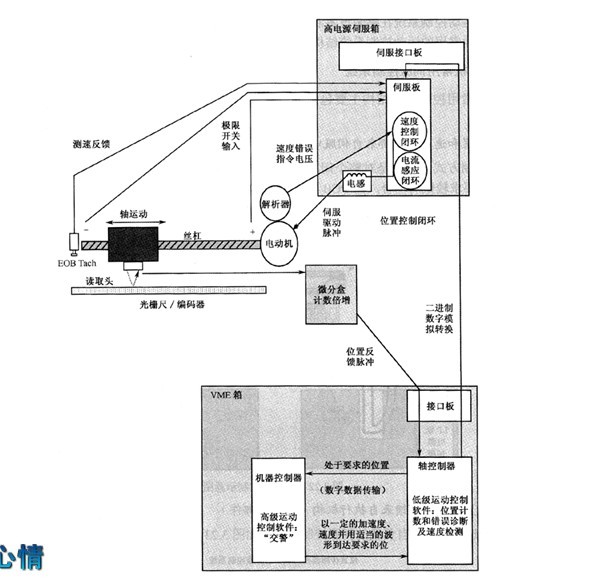

3.伺服定位系统的作用:

 一是支撑贴片头,确保贴片头精密定位;

 二是支撑PCB承载平台并实现对PCB在X-Y方向移动。该系统决定机器的贴片精度。

LED贴片机伺服定位系统

4.识别系统:

 在工作过程中,对识别对象(PCB、供料器和元件)的贴装性能和位置进行确认。

5.各种传感器:

 LED贴片机配件中装有多种型式的传感器,如压力传感器、负压传感器和 位置传感器等,它们像LED贴片机的眼睛一样,时刻监视机器的正常运转。传感器 应用的越多,则表示LED贴片机的智能化水平越高。

6.准确度:

 表示测量结果与被测量的(约定)真值之间的一致程度,有时简称准度,反映了测量结果中系统误差大小的程度。

7. 精密度:

 在规定条件下,对被测量进行多次测量时所得结果之间符合的程度,也称重复 精度,表示测量结果中重复误差大小的程度。

8. 精确度:

 表示准确度与精密度综合指标,有时简称精度,但容易与精密度混淆。精确度 高,是指重复误差与系统误差都比较小,这时测量数据比较集中在真值附近。

9. 重复精度:

 描述LED贴片机的贴装头重复地返回某一设定位置的能力,有时也称可重复性。 它反映了贴片头多次到达一个贴装位置时偏差之间的敛散程度,相当于测量学中的精密度 概念。

10. 分辨率:

 指LED贴片机配件定位系统的分辨率,具体指机械位移的最小极限,它包括X-Y移动的最 小距离和Z轴旋转最小角度,其数值取决于伺服机构和轴驱动机构及其测量和控制系统的分辨率。
