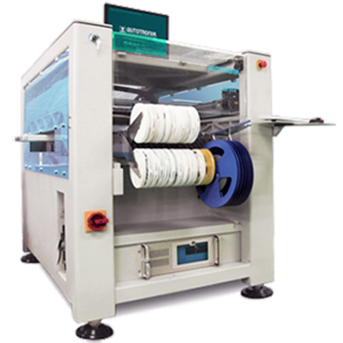

BA684V4 全自動飛行影像對中貼片機
[field:title/]
産品特點
    • 兩懸臂四貼裝頭, 每個懸臂架分別有兩個貼裝 頭,可獨立工作,達至高效率及靈活裝配
    • 采用預壓無間隙絲杆系統,配合交流伺服馬達,可提供非常高精密度及穩定性能
    • 飛行影像對中系統,適合各 行業,能拾放所有SMD組件: 0201, SOIC, PLCC及 QFP IC
    • 另可配送料器車架, 快速批量更換送料器, 提高工作效率
    • 除標准的圓形基准點外,方形 的PCB焊盤和環型穿孔焊盤,也可作爲基准點來識別
    • 視覺對中系統可貼裝尺寸最 大至150mm X 100mm之QFP及BGA

簡介

兩懸臂四貼裝頭系統
高精密度,靈活性強
  • 0201 (0.6mmX0.3mm)
  • SOIC, PLCC
  • BGA, μBGA,CSP
  • QFP (0.5mm腳距)
智能式送料器系統自動調節取料位置記錄組件剩余數量
適合多品種小批量生産
飛行影像對中系統
可選高精度 BGA 及 QFP、IC 的視覺對中系統
內置精密攝像系統,可自動學習PCB基准點
視覺檢測功能生産前及生産後檢查
線路板CAD數據轉移
中文視窗操作平台

系統規格

貼裝頭數目: BA684V4: 4
最快速度 (最這合條件下) : BA684V4: 10,500 CP/H (IPC 9850)
送料器數目 (8 mm) 使用傳送帶: 最多 96
送料器數目 (8 mm) 使用傳送帶+送料器推車: 超過 96
IC 盤數量: 最多 2個
元件拾放感應: 視覺
元件尺寸:
飛行對中:
- 最小: 0.6 x 0.3 mm - 最大: 16 x 14 mm
視覺對中 (選用BV38):
- 最小: 0.4 x 0.2 mm (選件) - 最大: 150 x 100 mm (選件)
分辨度 : X / Y臂 0.005 mm 伺服馬達
Z 軸 0.02mm 伺服馬達
旋轉分辨率: 0 to 360° (0.045°/步) 伺服馬達
准確度: +/- 0.04 mm
+/- 0.03 mm (選用直線電子尺)
X-Y 重複精度: +/- 0.01 mm
PCB 尺寸:
使用三段輸送帶 + 前置及後置送料盤

最大 660 x 420 mm (不用IC盤)
最大 660 x 340 mm (使用1個IC盤)
最大 660 x 265 mm (使用2個IC盤)
編程: 鍵盤輸入、影像學習、CAD數據轉換 (選件)
主要控制: 工業用電腦
功率: 240 V / AC - 3810W
氣源壓力: 75 psi (5.5 bar)
機器尺寸: 1210 x 1550 x 1430mm (L x W x H)
重量: 1340 kg

* AUTOTRONIK公司保留更改産品設計與規格的權利,屆時恕不另行通知
